Aluminium - Verladeschienen Typ AVS 110
Tragkraft bis 2200 kp / Paar
Beschreibung:

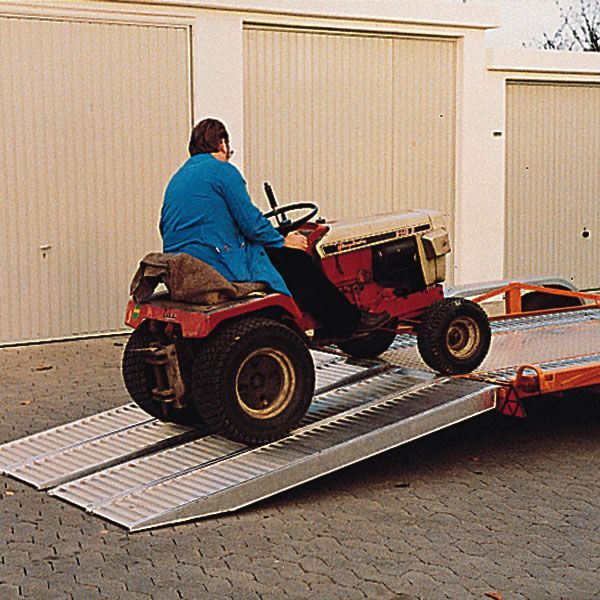

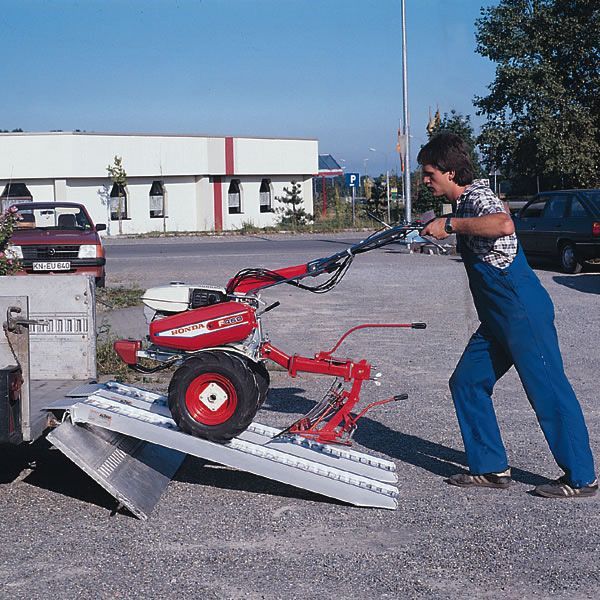

Aufgrund der rutschsicheren Fahrflächen und unterschiedlichen Abrutschsicherungen ist es möglich, Verladevorgänge absolut sicher zu gestalten. Die Tragkraftangabe bezieht sich auf Zweiachsfahrzeuge bei einer Achslastverteilung von 1/3 zu 2/3 und einem Achsabstand von 1500 mm. Bei Einachsfahrzeugen reduziert sich die Tragkraft auf 2/3 des angegebenen Wertes.
Die Steigung darf laut Berufsgenossenschaft einen Winkel von 16,5 ° oder 30 % nicht überschreiten. Die Rampenlänge kann mit folgender Formel bestimmt werden:
Länge L (mm), Höhendifferenz H (mm), Steigung a (%)
|
Technische Daten
|
|||||||||
| Typ | Bestellnummer | L”nge | Breite (mm) | H–hendif.H (mm) | Tragkraft | Gewicht | |||
| * | ohne Rand | mit Rand | (mm) | innen | auþen | 15% | 30% | (kp/Paar) | (kg/St¸ck) |
| AVS 110 | 110.01.000 | 110.00.000 | 1610 | 245 | 305 | 250 | 500 | 4050 | 13 |
| AVS 110 | 110.01.002 | 110.00.002 | 1970 | 245 | 305 | 295 | 590 | 3310 | 15 |
| AVS 110 | 110.01.005 | 110.00.005 | 2330 | 245 | 305 | 360 | 720 | 2790 | 17 |
| AVS 110 | 110.01.010 | 110.00.010 | 3230 | 245 | 305 | 475 | 950 | 1820 | 23 |
| AVS 110 | 110.01.015 | 110.00.015 | 3950 | 245 | 305 | 585 | 1175 | 1370 | 27 |
| AVS 110 | 110.01.020 | 110.00.020 | 4670 | 245 | 305 | 700 | 1400 | 1100 | 31 |
| AVS 110 | 110.01.024 | 110.00.024 | 1610 | 340 | 400 | 250 | 500 | 4050 | 15 |
| AVS 110 | 110.01.026 | 110.00.026 | 1970 | 340 | 400 | 295 | 590 | 3310 | 17 |
| AVS 110 | 110.01.029 | 110.00.029 | 2330 | 340 | 400 | 360 | 720 | 2790 | 20 |
| AVS 110 | 110.01.034 | 110.00.034 | 3230 | 340 | 400 | 475 | 950 | 1820 | 26 |
| AVS 110 | 110.01.039 | 110.00.039 | 3950 | 340 | 400 | 585 | 1175 | 1370 | 31 |
| AVS 110 | 110.41.--- | 110.40.--- | Schutz für Gummiketten, Aufpreis je Paar | ||||||

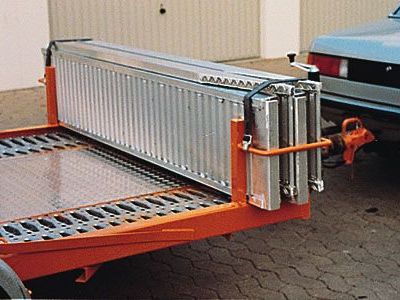

| Ausführung faltbar, Aufpreis | |||||||||
